產品名稱：電子行業廢氣處理工程

概況

污水處理站的在運行時在厭氧、好氧過程中微生物在分解有機物產生氧化反應，產生帶有強烈刺激性氣味的氨氣、硫化氫及部分的硫醇、甲烷等氣體散發出來，同時污泥在堆放、裝卸、轉運過程中難免有臭氣散發出來。廢水站散發的臭氣對周邊的環境有很大影響，嚴重影響現場工作日人員和周邊居住者的身心環境。

因此，在城市生活廢水處理站中，廢氣惡臭的問題顯得尤其突出，若不進行除臭處理，其臭味可達到4級。

一、設設計計依據和原則

1．1設計依據

（1）．《中華人民共和國環境保護法》；

（2）．《大氣污染物綜合排放標準》（GB16297-1996）；

（3）．《廣東省大氣污染物排放限值標準》（DB4427-2001）；

（4）．《印刷行業揮發性有機化合物排放標準》（DB44815-2010）；

（5）．《惡臭污染物排放標準》（GB14554-1993）；

（6）．《環境空氣質量標準》（GB3095-1996）；

（7）．《工廠企業廠界噪聲標準及其測量方法》（GB12348~12349-90）；

（8）．《工作場所有害因素職業接觸限值-化學有害因素》（GBZ2。1-2007）；

（9）．《工業企業設計衛生標準》（GBZ1-2010）；

（10）．《建設項目環境保護管理條例》中華人民共和國國務院令第253號1998。

1．2設計原則

（1）．嚴格執行國家及地方有關環保法規及相關的排放標準，使處理后的廢氣各項指標達到且優于國家和地方標準。

（2）．采用先進、合理、成熟、可靠的處理工藝，并具有顯著的環境效益、社會效益和經濟效益。

（3）．工藝設計與設備選型，能夠在生產運行過程中，具有較大的靈活性和調節余地，確保廢氣達標排放。

（4）．在凈化設備運行過程中，便于操作管理、便于維修、節省動力消耗和運行費用。

二、設計參數及要求

2.1、污水站散發臭氣中部分臭氣化合物的種類和特點如下：

注：*表示有毒性； x表示無毒性或是低毒性。

從上表可以看到, 污水站散發臭氣中的惡臭物具有較高的揮發性、容易發生氧化還原反應以及容易被吸附等特點。

2.2、設計標準

表2：惡臭污染物廠界標準值

3.3、設計要求

1) 當異味控制系統運行時，異味控制國家GB14544 93《惡臭污染物二級排放標準》和GB18918-2002《城鎮污水處理廠污染物大氣排放標準》

2) 處理后無感觀臭味

3.4、設計處理廢氣量

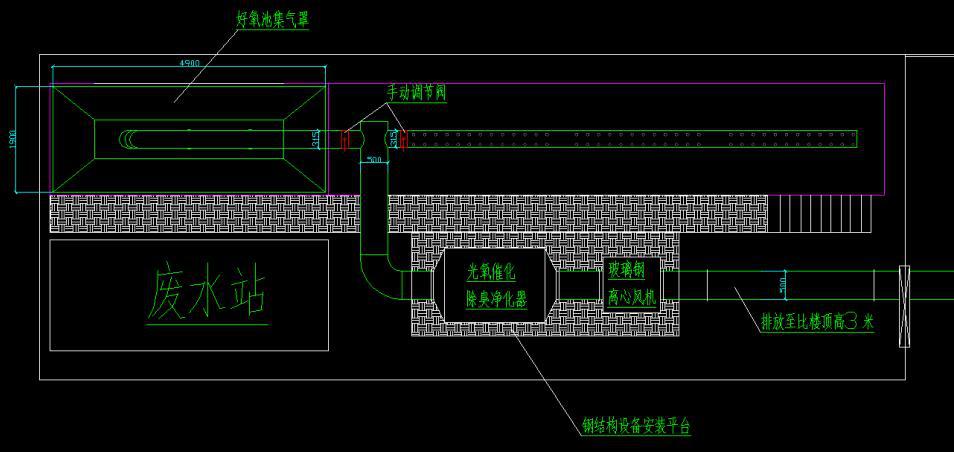

根據現場勘查主要氣源好氧池規格為2米*5米，廢水站空間約為20*6米*7米=720m3，本方案考慮氣源位置集中收集和空間換氣兩者兼顧的方案，設計按廢水站內空氣每5分鐘更換一次，所產的廢氣為10080m3/h，通過調節閥控制其中約6000m3/h通過集氣罩排出，其中約4000m3/h通過管道收集排出；考慮設備和管道的阻力本方案設計處理風量為12000m3/h。

三、廢氣治理分析及工藝選擇說明

3．1廢氣凈化處理工藝選擇

惡臭污染物質大多是氣相污染物，主要由碳、氫、氧、氮、硫、鹵素等元素構成。就化學結構而言，臭味物質分子多因剩余電子，而有刺激人類嗅覺的特性。因此不飽和烴（如丁二烯、苯乙烯）、氮化物（如氨、甲基胺、糞臭素）、硫化物（如硫化氫、硫化甲基）、氯烴（如氯仿）、含氧烴（如丙酮）、植物精油（如樟腦油）等化合物，都具有特殊味道。

臭氣處理技術分為物理、化學、生物等三大類，一般可用單一技術或兩種以上技術組合來完成單一臭氣處理工作。常用的物理法是活性碳吸附或酸堿水洗噴淋，化學法是化學洗滌、焚化、氧化法，生物法則包括生物洗滌、植物液噴灑、生物滴濾、生物濾床等。

根據客戶廢氣治理的要求及該種廢氣的特點，擬采用光氧催化除臭設備，使得該類型的廢氣有效脫凈化處理，可完全到國家及客戶的廢氣凈化排放標準和要求。

3．2廢氣處理工藝介紹及流程

廢水站惡臭廢氣 集氣罩/管道    光氧催化廢氣凈化器    玻璃鋼風機    20米高空排放

3．3 光氧催化除臭技術原理

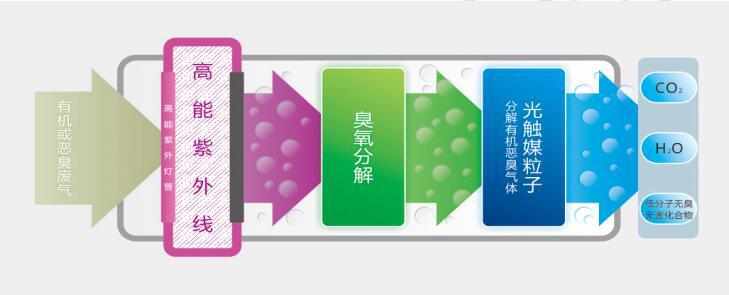

光氧催化凈化原理：利用高能高臭氧UV紫外線光束照射惡臭氣體，列解有機（惡臭）廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯等分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H20等。高能高臭氧紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其它刺激性異味有立竿見影的清除效果。燈管兩邊的催化層（催化劑：納米二氧化鈦）在受到紫外線光照射時生成化學活潑性很強的超氧化物陰離子自由基和氫氧自由基，攻擊有機物，達到降解有機物的作用。

二氧化鈦屬于非溶出型材料，在徹底分解有機污染物和殺滅菌的同時，自身不分解、不溶出，光催化作用持久，并具有持久的殺菌、降解污染物效果。惡臭氣體利用排風設備輸入到本凈化設備后，凈化設備運用高能紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應，使惡臭氣體物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。

來自散發惡臭氣體源的惡臭氣體，經廢氣收集系統后，通過離心風機的抽送，被直接導入光氧除臭裝置處理。在除臭裝置內，廢氣經過空氣過濾器的有效過濾后被導入高能紫外線燈照射區域，與催化劑充分接觸反應，高能紫外線燈管將惡臭污染物降解成CO2和H2O以及其他小分子。

② 光氧除臭工藝技術特點

a、處理效率高：光氧除臭裝置能有效去除含硫污染物，對NH3、H2S等小分子去除率可達到98%，總除臭率可達到90%，在任何氣候條件下都能滿足處理要求。

b、運行穩定：光氧除臭裝置采用國內先進的紫外線燈管器，風阻小，壽命長，無二次污染。

c、設備全自動運行：無需專人管理，運行費用低，可連續運行和間斷運行。

d、可實現自動控制、操作簡便：可通過PLC控制，可采用遠程控制和就地控制兩種方式，在就地控制時也可實現手動和自動兩種控制模式。

e、體積小、自重輕：占地面積小，適合于布局緊湊、場地狹小等特殊條件的改造項目。

氧化設備   氧化反應時間2~3鈔  風機

3.3常見的污水站惡臭廢氣污染物化學性質及其物質氧化轉換表

四、凈化處理設備及其參數

4．1廢氣凈化處理設備

4.2凈化后氣體排放管道要求

為達到最佳凈化效果，需有2~3秒氧化反應時間，經凈化除臭設備后的排氣管道總長度需8米以上，橫截面積需要足夠大，以確保風速小于10m/s.在本方案中,我公司公提供風管設計參考意見,風管的設計和施工需根據客戶現場實際布局設置.

五、質保期及售后服務

5.1光氧催化除臭凈化器及風機質保期一年，質保期內非人為原因造成的設備，免費維修或更換配件。

5.2質保期滿后，我公司提供終身維修維護。
