訂貨號 | 噴淋塔 | 加工定制 | 是 | 貨號 | LCHPL30K |
種類 | 廢氣處理設備 | 品牌 | 六創 | 型號 | LCHPL30K |
處理濃度 | 600(mg/L) | 處理風量 | 30000(m3/h) | 啟燃溫度 | 120(℃) |
空速 | 1.8 | 適用領域 | 垃圾站、食品廠、紡織廠、噴涂、印刷、印花、絲印、各種工廠、廢水處理站、醫院、各類惡臭氣體的除臭殺菌 | 規格 | 2100*5000 |
水噴淋凈化設備
一、 工藝原理
水噴淋凈化設備依據不同廢氣成分的化學性質,選擇針對性的吸收液,吸收液由循環水泵從循環水箱中吸取并送至塔內,通過噴頭均勻的噴淋到填料層中形成氣液傳質液膜層,吸收液隨重力作用沿填料層向下流動直至塔底循環使用。由于上升氣流和下降吸收劑在填料層中不斷接觸,所以上升氣流中溶質的濃度越來越低,在塔體最頂部設置有波紋板,當含有較多水霧的氣體進入除霧層中,分子較大的水霧撞擊波紋板后形成水滴,從而達到除霧效果。潔凈的氣體最終通過排氣筒達標排放.
主體結構采用PP材質(含鉻廢氣處理設備需采用PVC),設置觀察窗口、檢修口、兩層反應填料、一層除霧填料、循環水箱等。該凈化設備具有布水均勻、塔內構件少、運行阻力小、接觸面積大、氣液傳質效果好等優點。
凈化塔配套噴淋水泵和自動加藥系統,在凈化塔的噴淋段配置配備兩臺耐腐蝕的管道式離心泵,采用一備一用的使用原則,定時切換,從而更好的延長水泵的使用期限。為了凈化系統維持優質的凈化效果,為酸堿廢氣塔和強制排風廢氣塔分別配置了一套pH傳感器和自動加藥裝置,根據循環水箱的pH值的變化,自動調節加藥泵的運行。
引風機提供凈化系統正常運行的動力,是必不可少的設備之一。通常風機采用后置式布置,風機后置式布置可以減少原始廢氣風機的腐蝕和磨損、凈化塔在負壓條件下操作布風均勻、氣液傳質穩定、除氣霧效率好、廢氣無泄漏等,可以使得處理效果更佳,同時對風機起到較好的保護。進風閥門采用法蘭連接,相互之間具有足夠的距離,便于閥門之間的管道安裝及設備的維修和裝拆。風機與進風管采用由補償器柔性連接,以避免風機的正常震動影響風管及相關設備

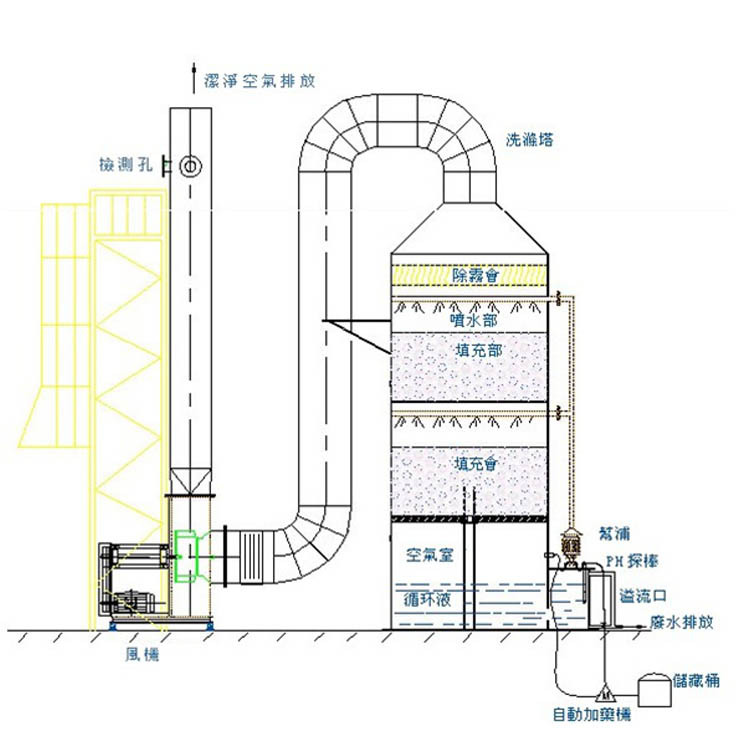

二、 工藝流程圖
三、 設備技術特點
凈化的廢氣類型 | 使用的吸收液 | 凈化效率 |
鉛煙塵 | 用0.5%稀醋酸或5%氫氧化鈉 | >95% |
汞蒸氣 | 0.3%~0.5%高錳酸鉀或過硫酸氨水溶液 | >90% |
三酸和氫氟酸 | 5%氫氧化鈉或自來水 | >95% |
二氧化硫 | 5%~10%的碳酸鈉、氫氧化鈉(鈣) | >90% |
氮氧化物 | 5%~10%的氫氧化鈉(鈣)或尿素 | >90% |
有機混合氣體 | 丙碳或輕柴油 | >90% |
有毒粉塵 | 自來水 | >95% |
A.采用填料塔對廢氣進行凈化,適合于連續和間歇排放廢氣的治理;
B.工藝簡單,管理、操作及維修相當方便簡潔,不會對車間的生產造成任何影響
C.適用范圍廣,可同時凈化多種污染物;
D.壓降較低,操作彈性大,且具有很好的除霧性能;
E.塔體可根據實際情況采用FRP/PP/PVC等材料制作;
F.填料采用高效、低阻的鮑爾環,可徹底地去除氣體中的異味、有害物質等。
G.我公司的廢氣處理塔采用五重廢氣吸附過濾凈化系統,工業廢氣處理設計周密、層層凈
化過濾廢氣,效果較好,去除率可高達90%以上。
廣泛應用于印刷、蓄電池、線路板、有色金屬冶煉、軍工、電子、冶金、電鍍、紡織(化纖)、食品、機械制造等行業過程中排放的煙塵、酸性、堿性、惡臭廢氣的凈化處理。
