成都中糧烤爐廢氣治理工程 發布日期:2021-04-10 15:16:56    點擊:146



中糧包裝成都公司瓶蓋烤爐廢氣治理工程設計說明書


一、 項目概況:
中糧包裝成都公司主要從事食品級瓶蓋的生產,在生產瓶蓋內襯的密封膠墊時需要進入烤爐固化,在膠墊固化過程中由于高溫環境會有部分石蠟、樹脂、油脂等成分成氣態揮發出來,從而產生煙霧形態的刺激性油煙廢氣,如果直接排放會對周圍環境會產生較大的影響,同時在車間里工作的員工也需要一個空氣較好的工作環境。為了解決以上問題,同時使車間排出的廢氣能夠符合環保排放的標準,東莞市越創環??萍加邢薰緫?yīng)無錫華鵬瓶蓋有限公司要求,提出如下設計方案。 二、設計依據:
◆《中華人民共和國環境保護法》(1989 年 12 月 26 日);
◆《中華人民共和國大氣污染防治法》(1987 年 9 月 5 日);
◆ 國家《大氣污染物綜合排放標準》(GB16297-1996);
◆ 廣東省《大氣污染物排放限值》(DB44/27-2001);
◆《通風和空調工程施工及驗收規范》(GBJ243-82);
◆《工業管道工程施工及驗收規范》(GBJ235-82);
◆《機械設備安裝工程施工及驗收規范》(TJ231-78);
◆《低壓配電裝置及線路設計規范》(GDJ54-83);
三、設計原則:
1.工藝技術先進成熟可靠;
2.工藝流程設計合理;
3.操作簡單,維修方便;
4.力求節省工程投資,降低運行費用。 四、 設計內容:
1、工藝選擇和工藝流程設計;
2、標準設備、材料選擇;
3、非標設備的制造設計;
4、自動控制工程設計;
5、電氣工程設計;
6、編制安全技術操作規程;
7、編制工程概算。

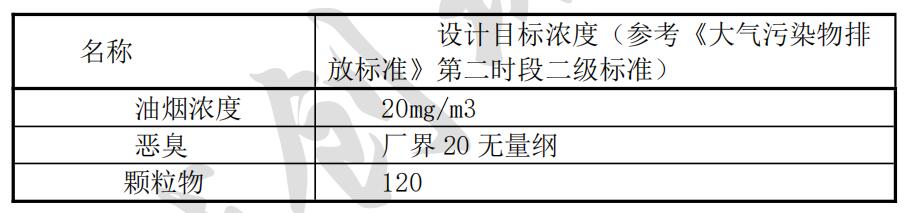

五、 噴涂油漆廢氣排放要求設計:
本方案設計噴漆廢氣經處理后,達到國家《大氣污染物排放限值》(DB44/27-2001)
第二時段二級標準要求:


廢氣治理工程


六、工藝選擇、工藝流程及工藝原理說明:
1、工藝選擇:
烤爐廢氣主要因為瓶蓋上噴涂的石蠟和油脂高溫烤爐中裂解產生,其主要由大小各異的煙塵,揮發成氣態的石蠟、油霧及有機揮發物組成,由于周圍生產車間都是生產食品容器對生產環境要求較高,針對此類廢氣情況我們采用復合工藝處理;廢氣溫度約為 100 攝氏度左右,由于溫度較高為了不影響凈化設備的使用壽命,設計在處理設備前增加新風用于降低廢氣溫度,同時增加干式迷宮過濾器用于去除顆粒較大的石蠟和油霧從而延長凈化器的維護時間,在干式過濾器后再增加靜電煙霧凈化器去除油霧,在靜電吸附后安裝水噴淋凈化器進行二次處理,確保廢氣處理后排放效率達到《大氣污染物排放標準》,排氣口油霧含量≦20mg/m3、目測無煙,無明顯刺激性氣味。

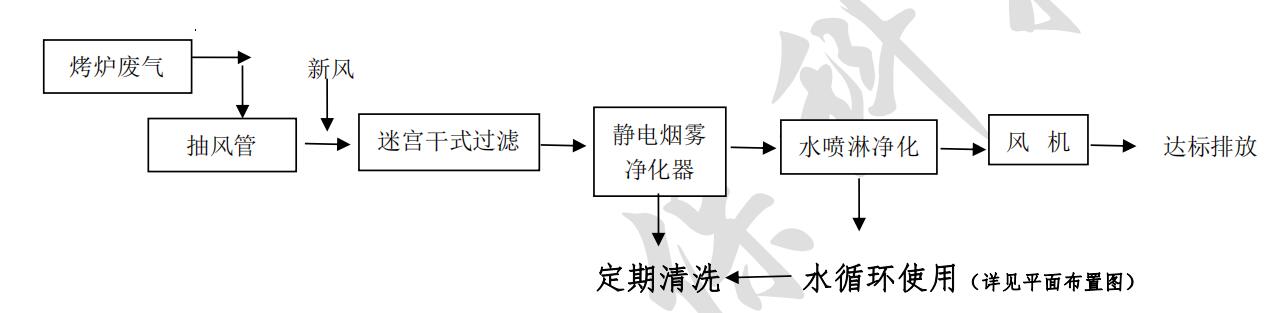

2、工藝流程:

廢氣治理工程

廢氣治理工程



3、風量設計
3.1、 根據客戶提供的風量參數,有三條隧道烤爐,每條烤爐上有兩臺排熱風
機,總風量約為 15000m
3/h;三條隧道爐總風量約為 45000m
3/h
3.2、廢氣溫度約為 80-90 攝氏度,設備使用溫度為 70 攝氏度以下,需要補充
新風降溫,通過手動調節閥補充 1000m
3/h-5000m
3/h 新風(按現場運行情況調整進新
風量)使溫度降到 70 攝氏度以下;
3.3、管道及設備壓力損失:干式過濾器阻力±200pa,油煙過濾器阻力 145pa/臺*3,水噴淋凈化器±450pa,管道較長,阻力約 800pa,總計壓力損失約 1595pa。
根據以上參數:廢氣 45000m
3/h+新風 5000m
3/h,現處理總風量按 50000m
3/h 設計.(引
風機風量大于 50000m
3/h,全壓大于 2000pa)
4、各工藝凈化原理說明
4.1 迷宮式干式過濾技術原理:
生產瓶蓋的烤爐廢氣在高溫下石蠟或其他油脂在高溫環境下會氣化為油煙微顆粒物,隨著管道排風會不但降溫,在降溫過程中部分石蠟或油脂會凝結為較大顆粒的粘性脂狀物質,通過迷宮式的板塊碰撞可以將這些較大顆粒的粘性脂狀物質大部分去除,從而大大減少后續靜電油煙凈化設備的負荷和其內部電場的清洗周期。

4.2 高壓靜電除油煙技術原理
靜電除油煙技術是利用陰極在高壓電場中發射出來的電子,以及由電子碰撞空氣分子而產生的負離子來捕捉油煙、油霧粒子,使粒子帶電,再利用電場的作用,使帶電粒子被陽極所吸附,以達到清除的目的。由于電子的直徑非常小,其粒徑比油煙及油霧粒子的粒徑要小很多數量級,而且電場中電子密度很高(可達到 1 億/cm
3),可以說無處不在。處在電場中的煙霧粒子很容易被電子捕捉, 最后沉積到凈化器的底部的集油槽內并經導管排出到儲油桶內。
高壓靜電除油煙設備的性能優勢
Δ.整機結構設計合理,標準模塊化設計,提高油粒的捕集及凈化效果;
Δ.能耗小,低噪音;
Δ.互換性好,安裝維護及使用方便。
Δ.采用數字電源,功率強勁,能量利用率高;具有軟啟動、恒流輸出控制、滅弧保護、高壓開路保護、高壓短路保護、多次放電保護 、電源過載保護和變壓器過溫保護等。
4.3、旋流式水噴淋工作原理說明
烤爐廢氣通過前面兩級工藝處理后,大部分油煙被去除還有少部分惡臭氣味難以去除需要在水降溫和水吸附工藝再次凈化;旋流式水噴淋凈化裝置是利用廢氣的氣壓帶動分流筒內的填料球,使填料球不停旋轉,在高壓水霧的噴淋下填料球帶水旋轉與廢氣親密無死角接觸,廢氣中的油霧顆粒被堿液吸收,從廢氣中分離,同時廢氣溫度降低含水率增加廢氣惡臭味得到抑制。

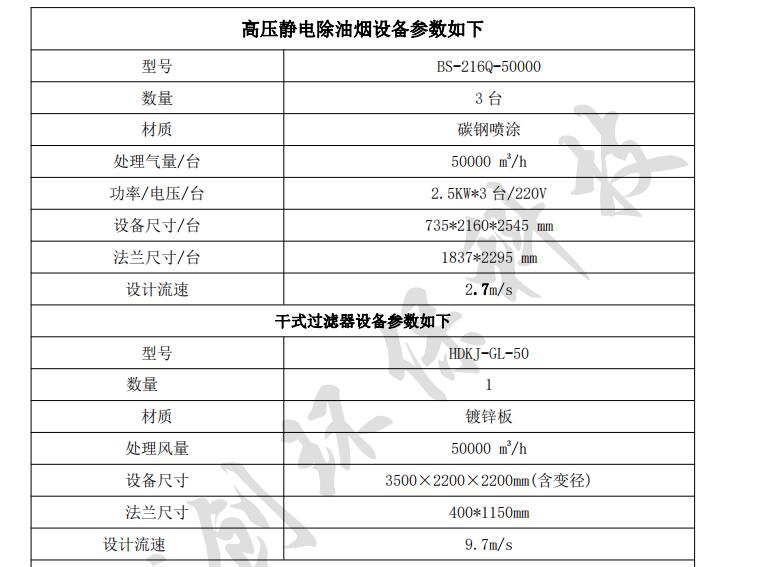

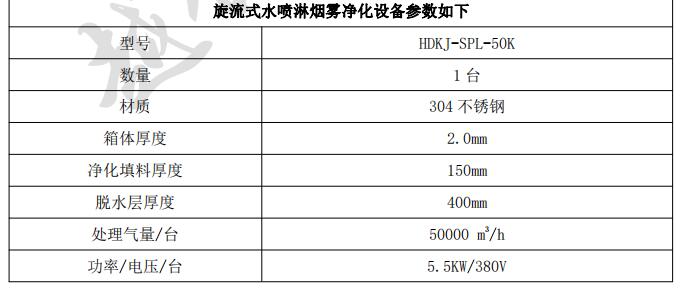

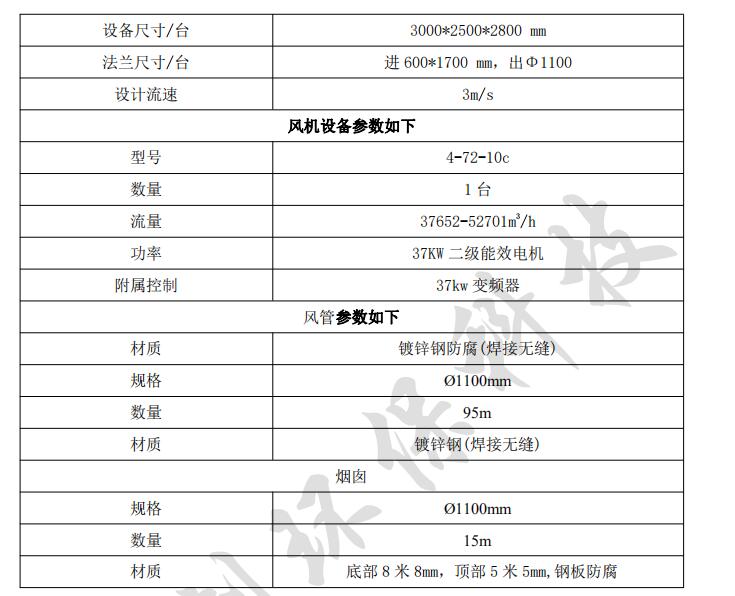

七、主要設計技術參數及設備結構:

廢氣治理工程
廢氣治理工程
廢氣治理工程



八、電氣自動控制:1. 電源及用電負荷(業主適配):電源電壓為 380,50Hz,配電系統。採用三相四線制、單相三線制,安裝接地保護系統。2. 控制系統:電動機的操作方式為配電箱上按鈕控制,并在配電箱上顯示運行光信號。電動機的啟動方式按如下方式設計安裝:1)對于功率小于 10 kW 的電動機采用全壓直接啟動,包括靜電煙霧凈化器及泵、水噴淋凈化器的水泵。
2)對于功率大于 10 kW 的電動機采用變頻降壓啟動方式,包括引風機。
3、動力線的接駁:
1)乙方負責電控之后的所有電控設備,包括:電控箱、變頻器、電纜、線管、電機等
2)甲方負責將電源引入電控箱,包括進電的電纜、線管等。 九、運行事故應急措施:
(1)本方案設計因考慮成本沒有安裝備用風機,若運行中發生故障,可將內部電場拆除以減少阻力,設備維修好后裝回;
(2)法定節假日和單位規定的設備檢修期間,應安排專業人員對系統進行檢修保養,確保運行安全;
(3)為了使靜電設備更加安全運行,設計在靜電煙霧凈化器前安裝一臺溫度(280攝氏度)感應式自動防火閥;
(5)靜電煙霧凈化器的電源有電場拉弧斷電功能,停止三秒后會自動重啟,如設備反復拉弧時,清理燈會亮黃燈,此時表示電場需要清洗;
(6)本系統所有設備的停止采用與烤爐風機聯動控制,烤爐風機停止時本處理系統延時 10min 后停止;
(7)為了防止處理設備在清理時滲漏油污,所有設備安裝在槽鋼架起的鋼制防漏槽上,在防漏槽的周圍設 3*200mm 的圍堰,雙重保護不讓油污污染地面。

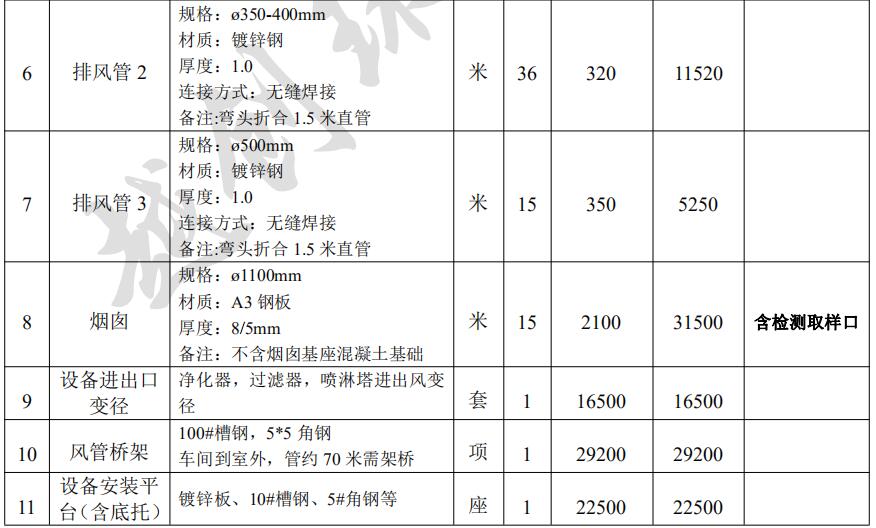

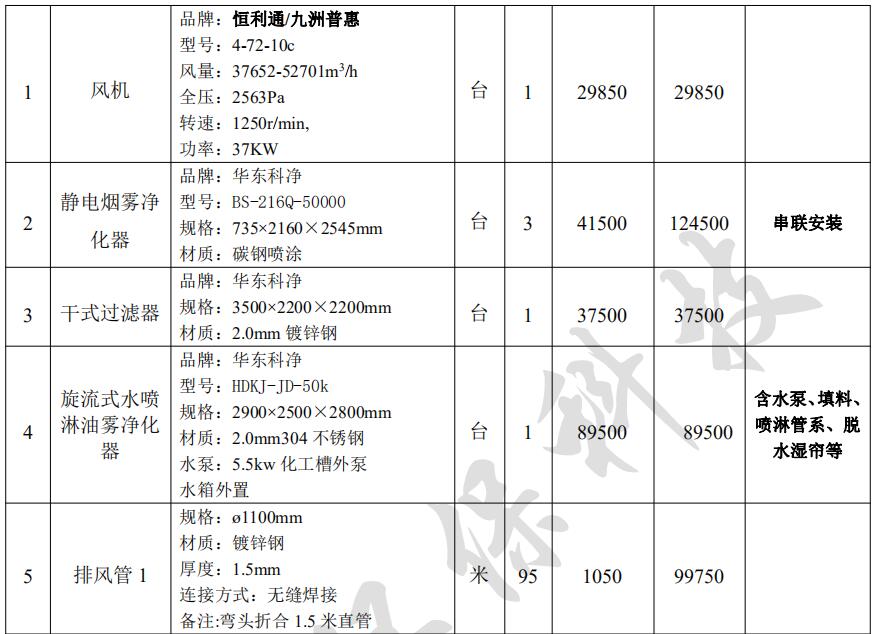

十、工程投資概:

廢氣凈化工程

廢氣凈化工程

廢氣凈化工程
